Resistenze
tubolari LD
Le resistenze tubolari a bassa densità
(fino a 5 watt/cm2) sono elementi riscaldanti di tipo convenzionale,
normalmente usati quando non sono presenti gravose condizioni
di lavoro.
Nei riscaldatori LD, la spirale di nichel-cromo
è alloggiata all'interno di un nucleo in ceramica,
il quale a sua volta è immerso in una massa di ossido
di magnesio non compatto, che occupa inoltre tutti gli spazi
interni dell'isolatore

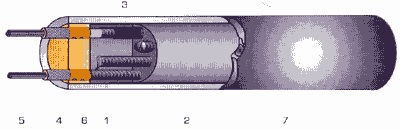

| 1 |
Spirale in filo nichel-cromo 80/20 |
| 2 |
Nucleo di supporto in ceramica |
| 3 |
Ossido di magnesio |
| 4 |
Testata terminale in ceramica |
| 5 |
Cavi di alimentazione in nichel puro flessibili dall'interno
della cartuccia - isolati in fibra -di vetro e teflon |
| 6 |
Giunzione del conduttore |
| 7 |
Guaina in acciaio inossidabile |
SPECIFICHE TECNICHE
| Diametro
cartuccia LD |
6 |
10 |
12-13-14 |
15-16 |
18-20 |
22 |
| Tolleranza sul
diametro |
+0/-0.1 |
| Tolleranza lunghezza |
+/- 2% |
| Potenza |
+5% -10% |
| Resistenza |
+5% +10% |
| Rigidità
dielettrica |
1500V |
| Isolamento (a
freddo) |
>10 MQ |
| Dispersione
(a freddo) |
<0.1 mA |
| Max temp. esercizio |
450 °C |
